特點：
  *使用^編碼器，閥位不丟失，可保證高精度，零磨損， 長壽命，強抗干擾能力，無需電池支持
  *獨特的雙速控制機制，可使執行器在工作過程中避免造 成流體的喘振效應
  *紅外設定器及旋鈕均可設定工作參數，方便實用，真正 實現免開蓋
  *簡潔、直觀的中文菜單，人機交換界面更人性化，方便 調試，同時可提供英文菜單
  *完善的3級密碼保護，可對不同的客戶或操作人員分開 授權，防止設錯參數導致電動裝置故障現象發生
  *提供5個現場可編程單穩態繼電器反饋，提供1個報警單位穩態 繼電器反饋，可擴展4個雙穩態繼電器反饋
  *輸入/輸出信號通道均經過光電隔離（可承受2000V浪涌電壓）
  *位置反饋4-20mA信號負載電阻：50Ω～750Ω，精度0.5%
  *狀態信號實時查詢
  *全面保護和自診斷功能
  *ESD超越設置
  *多樣化的總線連接（特殊訂貨）

工作環境和主要技術參數
  環境溫度：-20～+60°C （特殊訂貨-40～+80°C  ）
  防護等級：IP65（特殊訂貨IP67） 相對濕度：≤95％（+25°C） 周圍介質：戶外型：用于無易燃、易爆、無腐蝕的環境中
  隔爆型：ⅡA、ⅡB級T1-T4組爆炸性氣體環境 防爆等級：隔爆型  ExdIIBT4
  絕緣等級：F級
  供電電源：常規  三相 380V   (50HZ)
  特殊  三相  415V、660V  (50HZ、60HZ)
  單相  220V、110V  (50HZ、60HZ) （其它電源要求訂貨時提出） 工作制：短時10分鐘工作制（特殊訂貨30分鐘）
  輸入信號：a)開關量信號 24VDC（可內供電源）
  b)模擬信號  4-20mA   DC

  輸出信號：閥位反饋信號4-20mADC   負載阻抗≤750Ω 輸出觸點容量：220VAC，5A；

型號分類
  智能開關型：分為智能開關戶外型和智能開關隔爆型
  智能調節型：分為智能調節戶外型和智能調節隔爆型

型號示例
  Q30-1B/IT
  Q-部分回轉閥門電動裝置；   30-公稱扭矩-300N.m；  1-輸出轉速1r/min；B-隔爆型；/IT-智能調節型

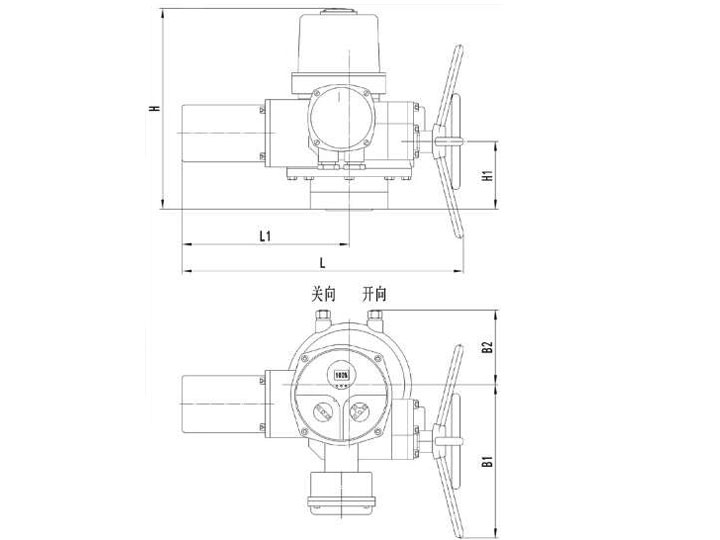

外形及外形尺寸

智能型閥門電動裝置-Q型

型號	B1	B2	H1	H	L1	L	ΦD
Q10~40/I	315	100	90	445	310	530	200
Q60~120/I	360	145	130	510	365	585	375
Q200~500/I	390	180	120	495	390	665	510

智能型閥門電動裝置-電氣原理

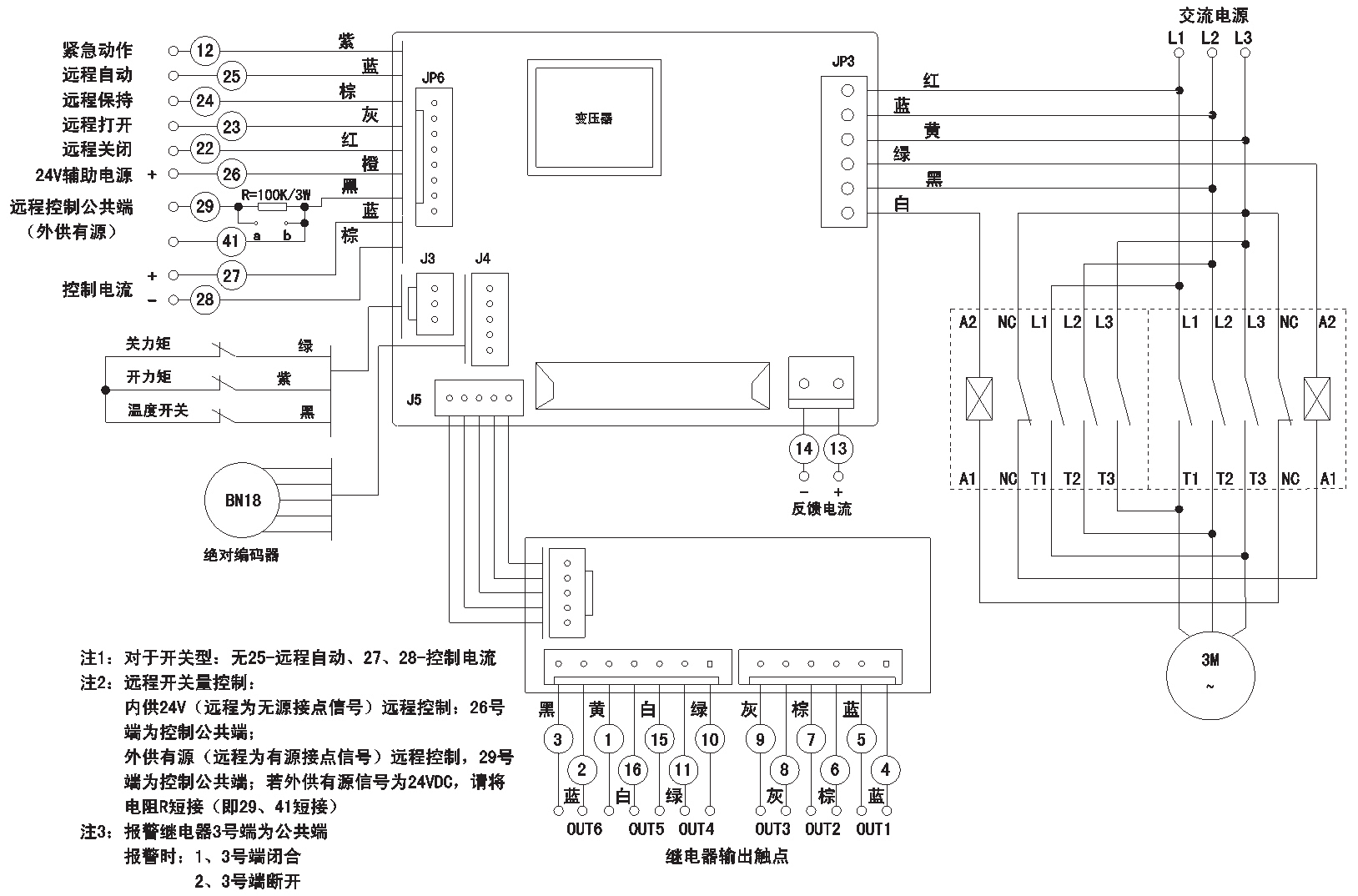

智能型閥門電動裝置電氣原理圖

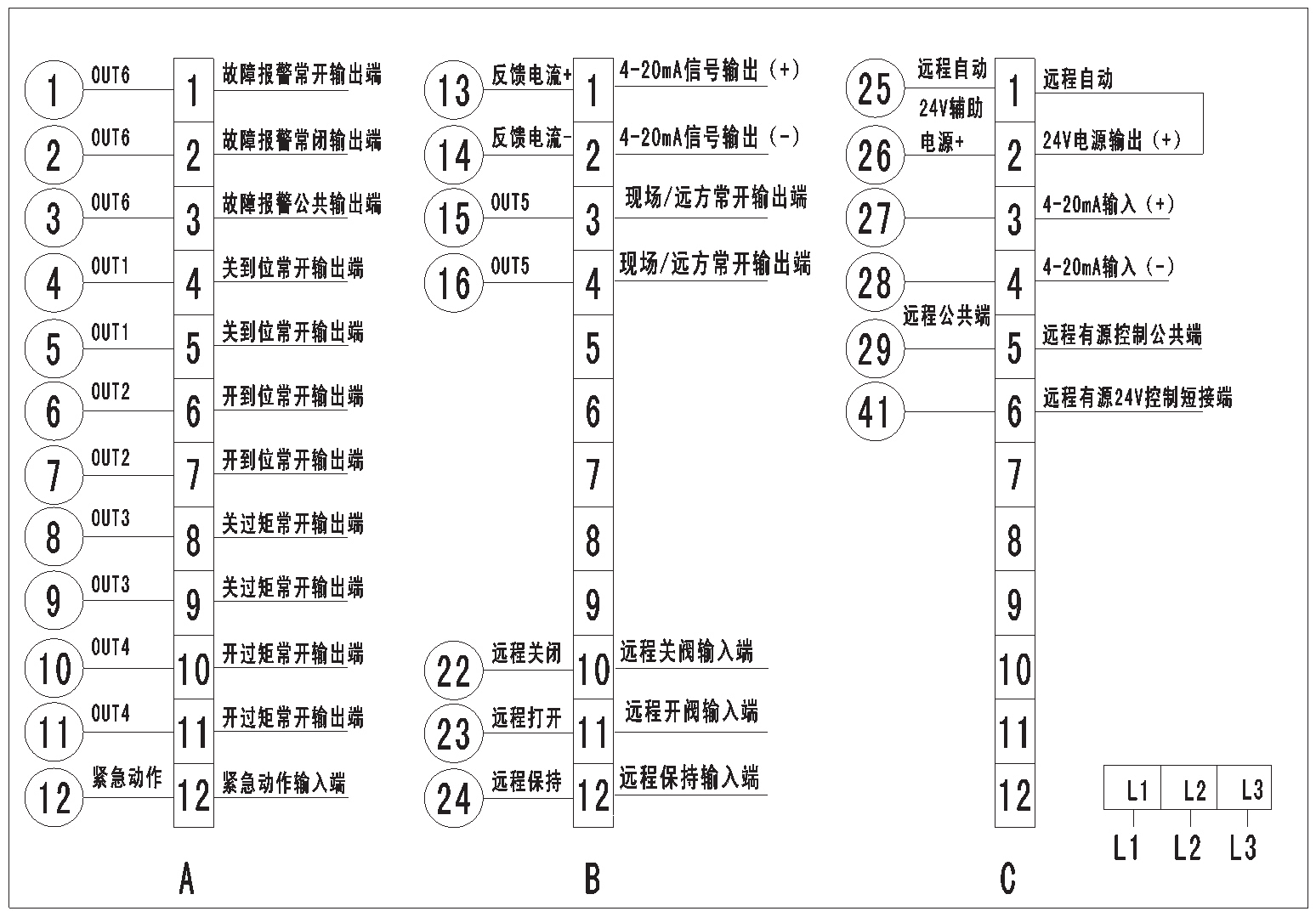

智能開關型閥門電動裝置端子接線圖-戶外

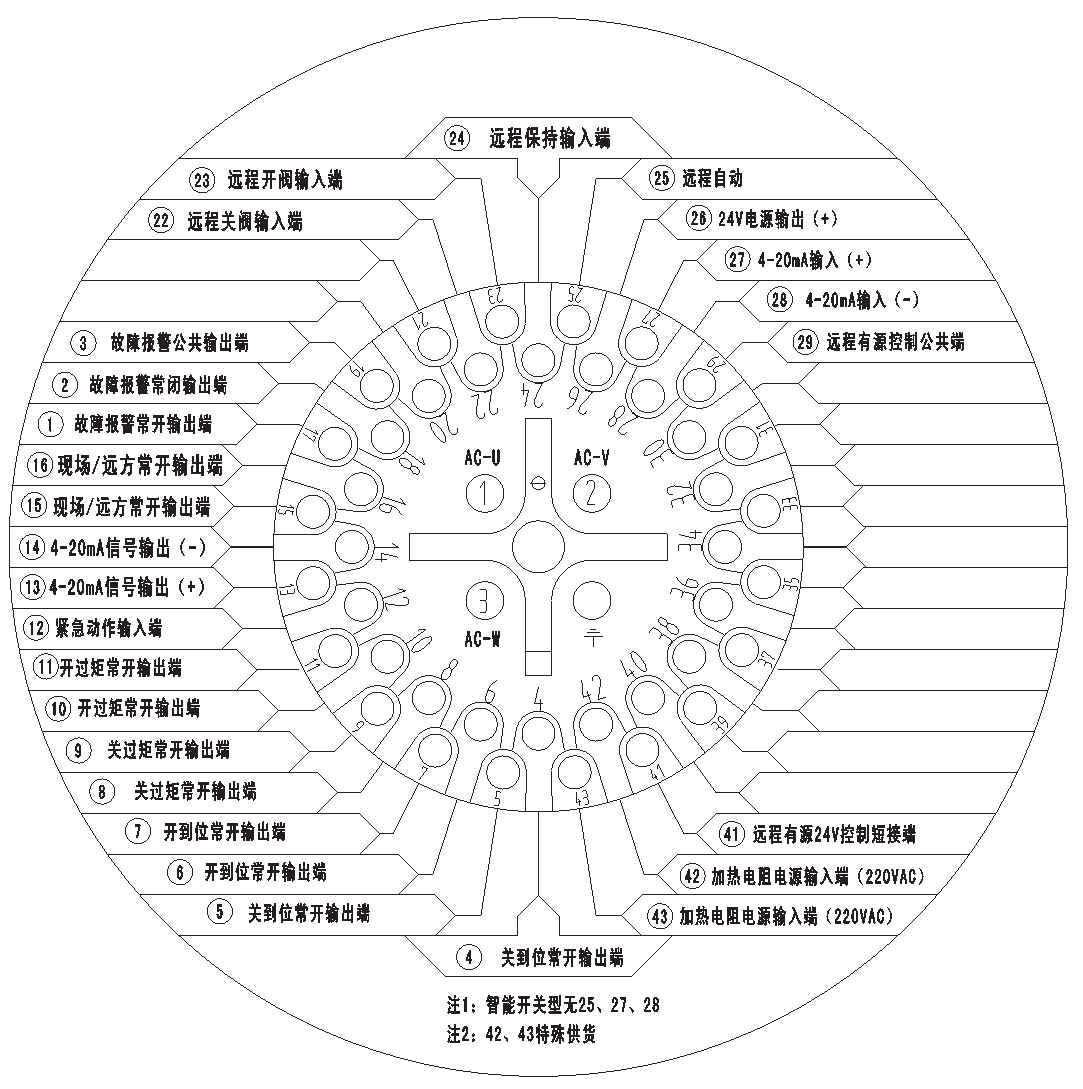

智能型閥門電動裝置端子接線圖-隔爆

•

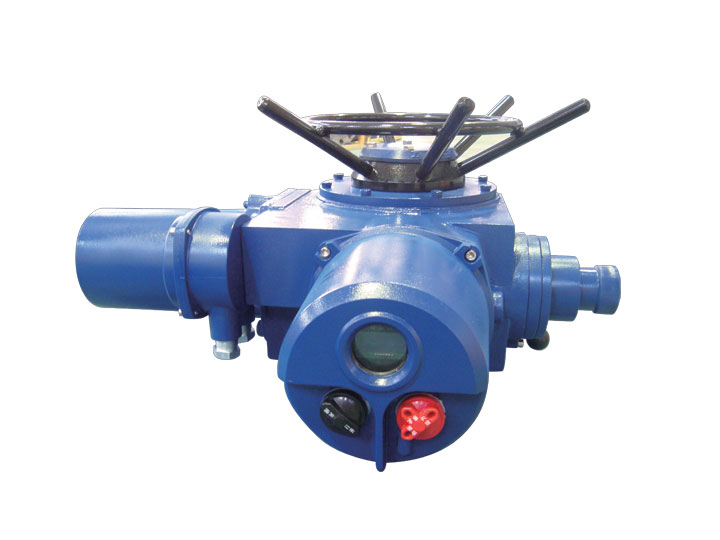

  智能型閥門電動裝置-Q型
•
  智能型閥門電動裝置
